产品尺寸
|
BSO, BSOA, BSOS 盲孔带螺纹的螺柱  |
产品编码方式 类 型：BSO-632-26 ZI 螺纹编码：BSO-632-26 ZI 长度编码：BSO-632-26 ZI 表面处理：BSO-632-26 ZI |
所有尺寸单位为毫米
|

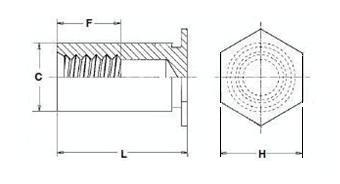

螺纹 * 螺距 |
碳钢 |
不锈钢 |
铝材 |
螺纹 编码 |
长度“L”+0.05-0.13 （长度单位为毫米） |
安装板 最薄 厚度 |
安装板 孔径 +0.08 |
C -0.13 |
H Nom |
孔中心 到板边缘 最小距离 |
|
M3*0.5 |
BSO |
BSOS |
BSOA |
M3 |
6 8 10 12 14 16 18 20 22 25 |
1.02 |
4.22 |
4.2 |
4.8 |
6 |
|
M3*0.5 |
BSO |
BSOS |
BSOA |
3.5M3 |
6 8 10 12 14 16 18 20 22 25 |
1.02 |
5.41 |
5.39 |
6.4 |
6.8 |
|
M3.5*0.6 |
BSO |
BSOS |
BSOA |
M3.5 |
6 8 10 12 14 16 18 20 22 25 |
1.02 |
5.41 |
5.39 |
6.4 |
6.8 |
|
M4*0.7 |
BSO |
BSOS |
BSOA |
M4 |
6 8 10 12 14 16 18 20 22 25 |
1.27 |
7.14 |
7.12 |
7.9 |
8 |
|
M5*0.8 |
BSO |
BSOS |
BSOA |
M5 |
6 8 10 12 14 16 18 20 22 25 |
1.27 |
7.14 |
7.12 |
7.9 |
8 |
|
F 尺寸 Min |
长度“L” 6 D=3.2 |
长度“L” 8 10 D=4 |
长度“L” 12 D=5 |
长度“L” 14 16 D=6.5 |
长度“L” 18 20 22 25 D=9.5 |
产品的安装和使用
自扣紧螺柱，采用了已被验证的自扣紧设计，通过压力将产品永久性地装入预先冲好或钻好安装孔的薄板中。
1.在安装板上冲出或钻出相应尺寸的安装孔。不允许进行诸 如去毛刺之类的二次加工。

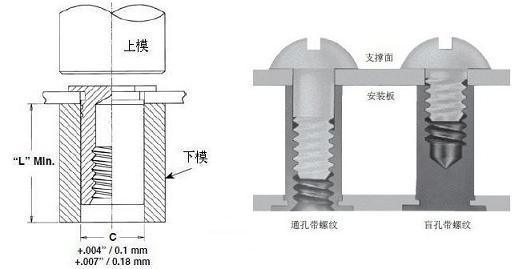

2.如图所示，将紧固件穿过安装孔置于下模中。
3.在上模与下模平行的情况下，施加挤压力，将螺柱铆接至 板材中，安装完毕后，螺柱头平面与安装板面齐平。
|
|
螺纹 |
紧固件原 材料 |
紧固件原 材料 |
紧固件原 材料 |
表面处理标准 |
表面处理标准 |
表面处理标准 |
安装板的 硬度 |
安装板的 硬度 |
安装板的 硬度 |
|
系列 |
Internal,ANSI B1.12B ANSI/ASME B1.13M, 6H |
经热处理的 碳钢 |
7075-T6 铝材 |
300 不锈钢 |
按ASTM B633 SC1 (5μm)Type III, Colorless 镀锌 |
按ASTMA380 钝化 |
无表面处理 |
洛氏B制硬度 不大于80 |
洛氏B制硬度 不大于70 |
洛氏B制硬度 不大于50 |
|
BSO |
• |
• |
|
|
• |
|
|
• |
|
|
|
BSOS |
• |
|
|
• |
|
• |
|
|
• |
|
|
BSOA |
• |
|
• |
|
|
|
• |
|
|
• |
材料和表面处理规格
产品的性能数据
使用在板厚.060”的5052-H34铝板材时
|
螺纹 编码 |
螺柱 材质 |
最大记录值 紧固扭矩值配套螺丝 (in.lbs.) |
安装力 (lbs.) |
推出力 (lbs.) |
扭出力 (in.lbs.) |
拉出力 (lbs.) |
|
440 |
钢材 不锈钢 铝材 |
4.75 3.8 2.85 |
1100 |
1600 |
11 |
280 224 168 |
|
6440 |
钢材 不锈钢 铝材 |
4.75 3.8 2.85 |
1700 |
300 |
11 |
280 224 168 |
|
632 |
钢材 不锈钢 铝材 |
8.75 7 5.25 |
1700 |
300 |
25 |
310 248 186 |
|
8632 |
钢材 不锈钢 铝材 |
8.75 7 5.25 |
2400 |
400 |
25 |
310 248 186 |
|
832 |
钢材 不锈钢 铝材 |
18 14.4 11 |
2400 |
400 |
45 |
580 |
